Тонерные камни, или почему ваш TASKalfa скрипит как карета перед балом
Или как экономия в 500 рублей превращается в счёт на 77 000. У нас на обслуживании около пятисот Kyocera TASKalfa, и все капризничают одним и тем же голосом: хрустящим, скрежещущим, как будто внутри поселился сухарик, пытающийся разжевать бетон.
У нас на сервисном обслуживании около пятисот принтеров Kyocera TASKalfa. Мы занимаемся ремонтом и обслуживанием принтеров и МФУ Kyocera в Москве, и пять сотен машин в договоре, как пять сотен очень прилежных, но нервных японских бухгалтеров: каждый день кто-то из них капризничает. И знаете, что самое любопытное? Все они капризничают одним и тем же голосом. Хрустящим. Скрежещущим. Как будто внутри принтера поселился сухарик, который отчаянно пытается разжевать бетон.
Этот звук я узнаю с закрытыми глазами. Это не сухарик. Это ваш принтер пытается прокрутить тонер, который уже давно перестал быть тонером. Он превратился в камни. Кокс. «Стиральный порошок», забывший о своём предназначении, только без воды, в которой можно было бы его растворить и спасти положение.
Если ваш Kyocera TASKalfa трещит, скрипит или щёлкает при печати, вы попали в правильную статью. Добро пожаловать в мир серии TASKalfa 2552ci, 3253ci, 3254ci, машин, которые требовательны к тонеру так же, как швейцарский хронометр к маслу. Разбавьте масло дешёвой заменой, и часы покажут не время, а примерно то же самое, что покажет вам ваш принтер: ничего хорошего.
Как порошок становится гранитом
Качественный тонер, химический синтез, микрокапсулированные полимерные сферы, которые плавятся ровно при 165°C и текут как жидкий шёлк. Дешёвый совместимый тонер, похоже, то же самое, что было у нас в девяностые под видом растворимого кофе: выглядит как кофе, пахнет отдалённо похоже, но осадок на дне чашки говорит вам всё, что нужно знать о химии процесса.
Так вот, этот «кофейный осадок» внутри принтера не просто существует. Он живёт своей жизнью. Под воздействием температуры и трения частицы слипаются, спекаются, образуют комки. Сначала это напоминает влажный песок. Потом крупу. А потом, в самых запущенных случаях, приносишь на стол деталь, разбираешь её, и там лежат конгломераты, от которых хочется спросить: «Это вы тонером были?» И они молчат. Как молчал бетон о своём происхождении, пока его не разбили перфоратором.
Помните мой эксперимент со встряхиванием банок? Оригинал звучит как шуршание шёлка. Совместимый, как ведро с гравием. Так вот: этот гравий ваш принтер потом должен выгрести из себя. Маленькими пластиковыми шнеками. Которые рассчитаны на тонер, а не на подмосковный щебень. Кстати, под микроскопом мы уже разбирали, из чего на самом деле сделан дешёвый тонер, зрелище не для слабонервных.
Акт первый: узел вывода отработанного тонера (302L794020)

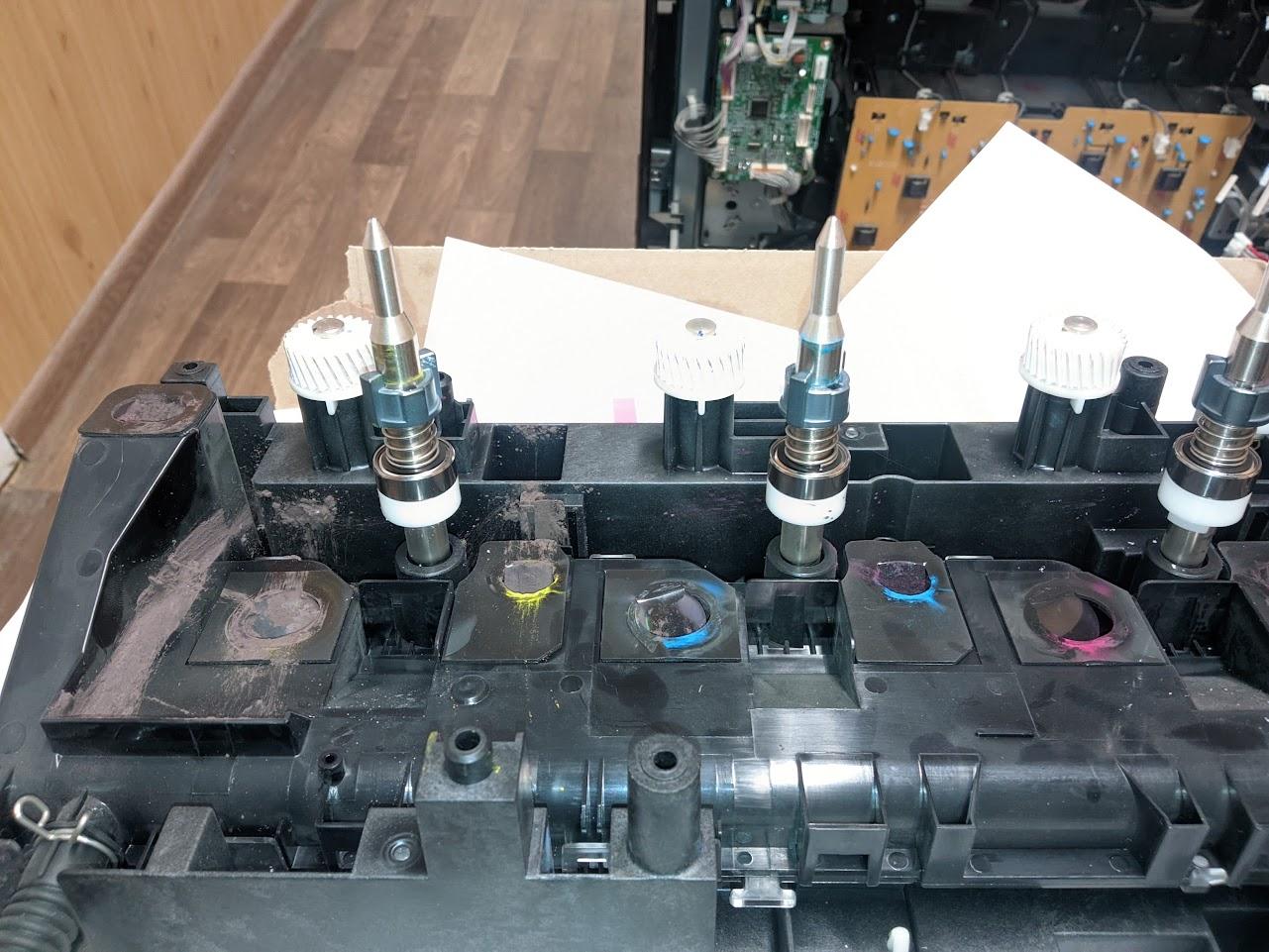

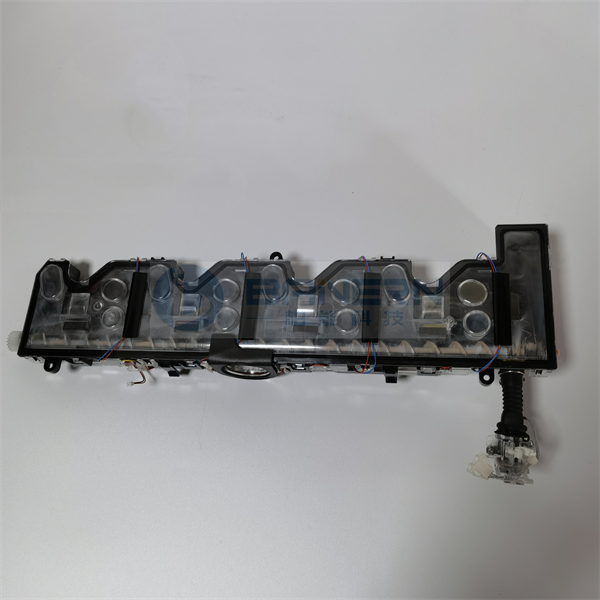

Итак, ваш принтер напечатал страницу. Не весь тонер ушёл на бумагу, часть осталась на фотобарабане. Её аккуратно соскребает силиконовое чистящее лезвие, и дальше она должна отправиться в узел вывода отработанного тонера, деталь с романтичным названием Parts Box Waste L Assy, артикул 302L794020.
Представьте канализацию коттеджного посёлка. Рассчитана на воду. А вы в неё годами сбрасываете... ну, скажем, растворимый кофе и гравий. Что произойдёт? Правильно: труба забьётся, насос будет рваться, а в конце концов сгорит. С принтером то же самое, только вместо трубы узкий канал с винтовым шнеком, а вместо насоса, моторчик, крутящий маленькую пластиковую шестерёнку.
Тонер слипается в комки. Комки не проходят. Шнек упирается в бетонное «тесто». Шестерёнка упорно продолжает крутиться, зубья срезаются одно за другим, и тут ваш TASKalfa начинает издавать тот самый звук. Треск. Хруст. Щелчки, как будто кто-то внутри ест семечки. Семечки из гранита.
В сервисных мануалах Kyocera этот щёлкающий звук прямо указан как диагностический признак повреждённой приводной шестерни. То есть японцы, проектируя машину, даже предусмотрели, что вы насыплете в неё гравий, и любезно написали, как это будет звучать. Заботливо, не находите?

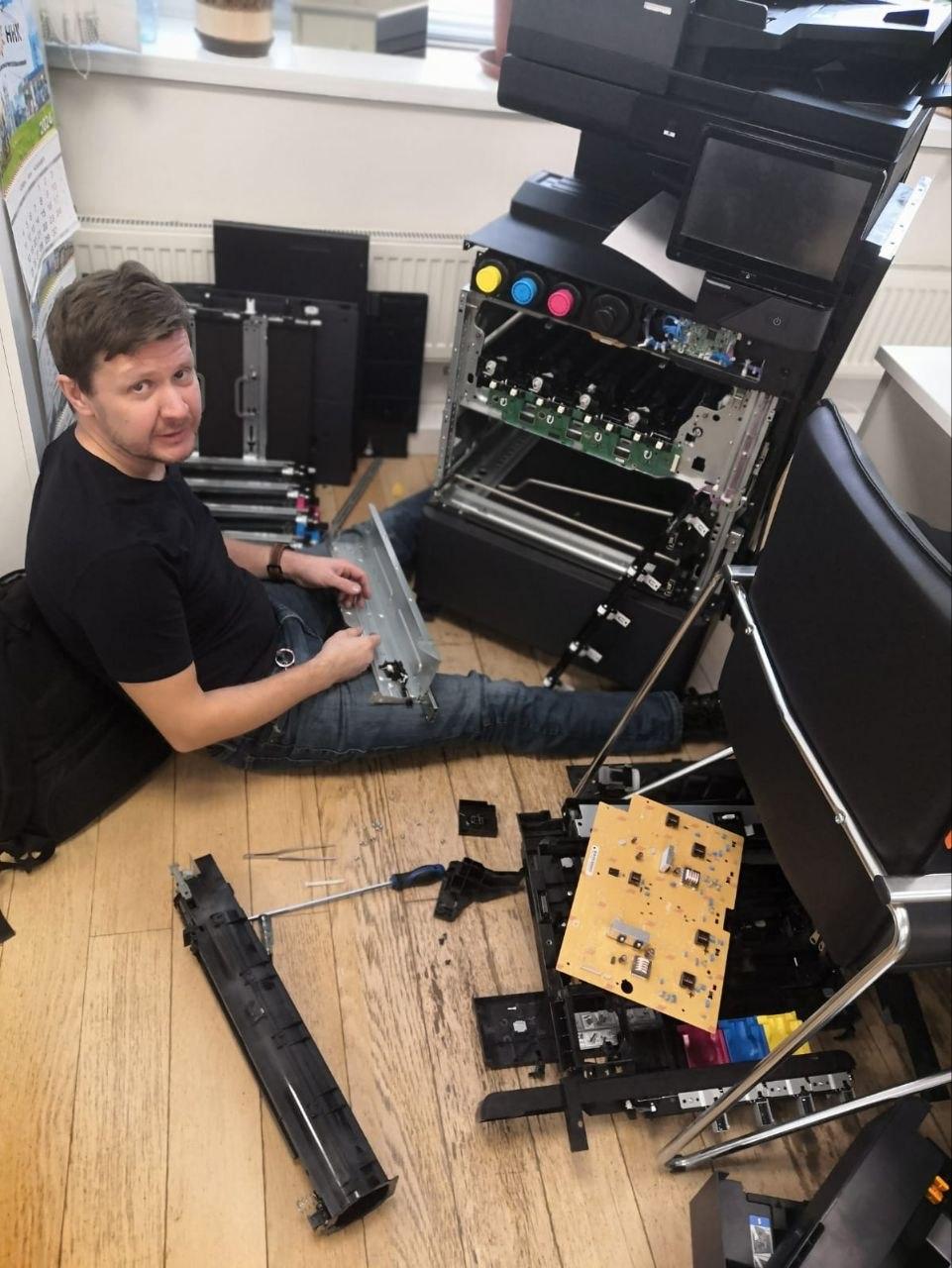

Что делать: если TASKalfa уже щёлкает, не ждите, пока шестерёнка дожуёт последний зуб. На ранней стадии это чистка канала отработки, а не замена узла. Мы делаем это в рамках выездного ремонта принтеров Kyocera, мастер приезжает с инструментом и чистящими составами.
Акт второй: шнек внутри фотобарабана

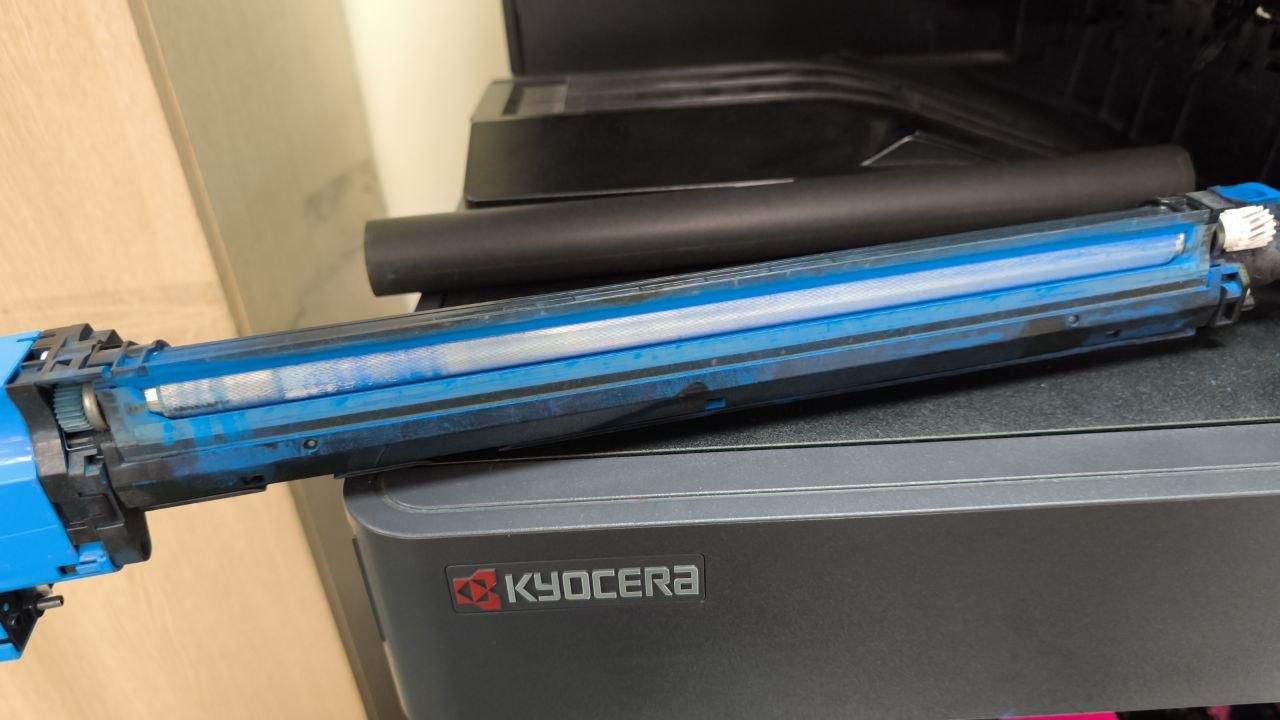

Но на этом спектакль не заканчивается. Внутри каждого фотобарабанного узла (DK-8350) есть свой шнек, который выводит отработку, снятую с поверхности барабана. И он страдает от тех же камней.
Здесь сценарий ещё грустнее, потому что шнек этот не расходник. Он живёт внутри барабанного блока, который весь продаётся как единое целое. Шестерёнка шнека ломается, и вы покупаете не «копеечную шестерёнку за 300 рублей», а весь барабанный узел. А если отработка начинает стекать обратно на барабан, на отпечатках появляется серая вуаль, повторные следы, барабан загибается.
Это как если бы у вас сломался замок в машине, а менять пришлось всю дверь. Вместе с крылом. И половиной салона.
Акт третий: блок проявителя и «толстая шуба»

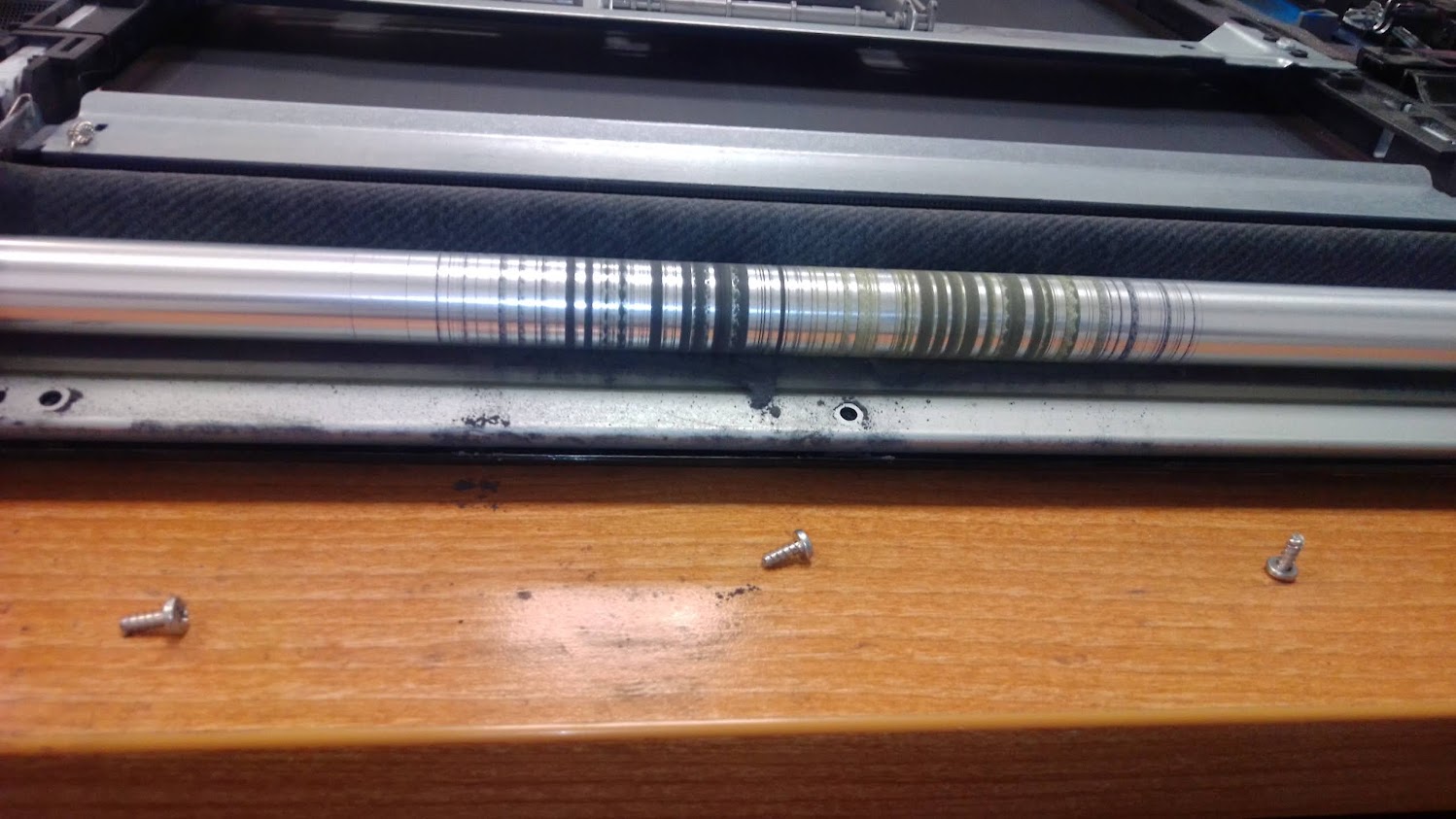

А теперь отойдём от тонерных камней и перейдём к чистой механике. К магнитному валу проявителя.
В блоке проявки магниты удерживают тонер на валу в виде ровной, тонкой «шубы» строго заданной ширины и плотности. Это балет. Тонер танцует вокруг магнитного вала с точностью балерины. Но после двухсот тысяч страниц магнитный носитель внутри блока стареет, устаёт, перемешивается с грязью и коксом, и вот танцовщица начинает кривлять. Шуба становится толще и плотнее, чем положено. Тонер прилипает к валу сверх нормы.

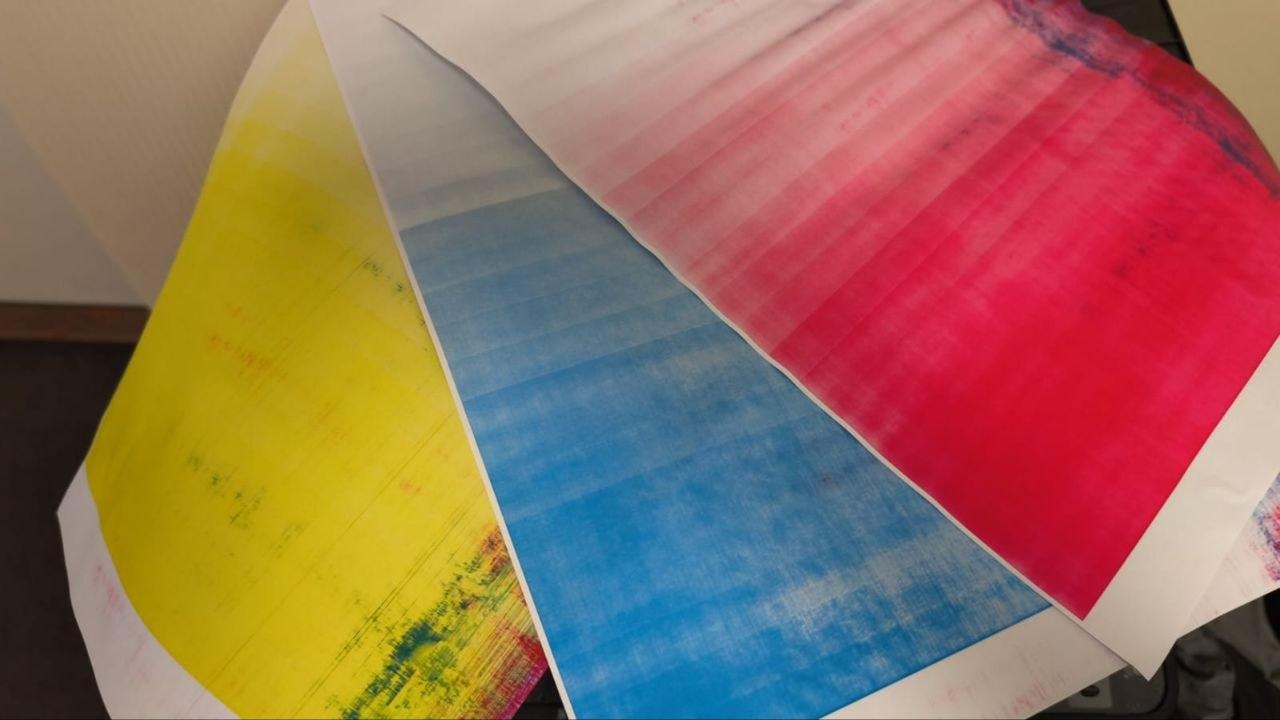

Чем это грозит? Толстая шуба начинает тереться о фотобарабан. Тереться. Физически. Как валенок о лёд. Барабан царапается, на отпечатках полосы, фон, артефакты. Проявитель, который должен был служить вечно, начинает убивать самое дорогое, что есть в принтере.
Знаете, это как если бы масляный фильтр в двигателе решил из регенерируемого стать абразивным. Фильтр-то стоит копейки. Двигатель, нет.
Акт четвёртый: лента переноса тоже умеет тонуть
«А вот у меня лента переноса, там же ничего такого нет!», говорите вы. Есть. В ленте переноса тоже есть узел очистки, тоже шнек, тоже шестерёнка. И та же драма разыгрывается там с точностью до запятой.
К нам приходил TASKalfa 2553ci с ошибкой C2840, неисправность двигателя очистки переноса. Разбираем: канал забит коксованной отработкой намертво, шестерёнка вращается, а шнек в ней проскальзывает, шлицы стёрты в труху. Или случай с 2554ci: клиент залил дешёвый совместимый тонер, очистительная спираль забилась, пластиковая шестерёнка ушла в перегруз. Вариантов было два: менять весь узел ленты переноса, 77 000 рублей, либо почистить канал шнека, 12 600.
Мы почистили. Но знаете, что важно? Клиент «сэкономил» на тонере примерно 1 500 рублей на пачку. А потратил 12 600 на чистку. Плюс простой. Плюс нервы. Экономия получилась отрицательной, как температура в Якутске в январе.
Если у вас ошибка C2840 или C74xx, как раз тот случай, когда ремонт МФУ Kyocera обходится в разы дешевле замены узла, но только если приехать вовремя.
Акт пятый: четыре мотора, четыре датчика и одна бомба замедленного действия

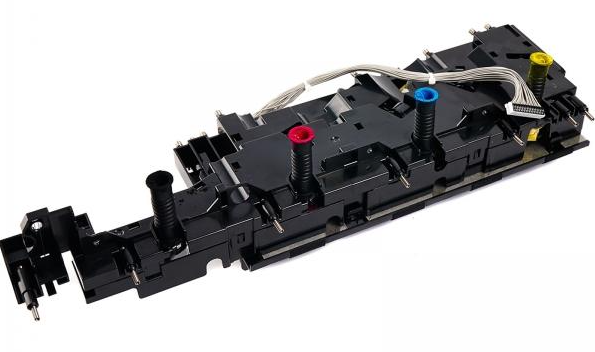

В блоке подачи тонера у этой серии четыре двигателя и четыре датчика. По одному мотору и датчику на каждый цвет. Двигатель транспортирует тонер из бункера в проявитель, датчик контролирует концентрацию. Как швейцарские часы, повторяю: всё рассчитано на ритм.
Коксующийся тонер липнет к стенкам каналов. Не доходит вовремя. Мотор испытывает перегрузку по току. Датчик не видит нормальных изменений концентрации. Машина выдаёт серию ошибок C7401-C7404, и вот уже принтер стоит с надписью на дисплее, а бухгалтерия смотрит на вас с выражением лица человека, у которого украли последний шанс на спокойную жизнь.
Бонусный квест: меняй барабан только на холодную!
А вот это отдельный номер нашей программы, и он почти комичен, если бы не стоил денег.
В современных TASKalfa (начиная с серии xx52) внутри фотобарабанного блока стоит чип с EEPROM памятью, где хранятся индивидуальные параметры барабана. При включении принтера машина опрашивает чип и прописывает ему напряжения: инициализация U119, регулировка смещения проявителя U140, калибровки. Всё это происходит только при включении питания.
А теперь представьте: инженер (или уверенный в себе админ) меняет барабан на включённом принтере. «Раньше так можно было!», раньше да. Раньше можно было и бензин в подсолнечном масле разводить, машина тоже какое-то время ехала. Материнская плата видит новый чип, но вместо полноценной инициализации записывает в него напряжения от старого барабана. Результат: принтер печатает серые листы, фонит так, что страница выглядит как зимнее небо над Москвой, сплошное серое полотно, на котором угадывается печаль.
Лечится это, слава богу, правильной инициализацией. Но проще просто выключить принтер перед заменой барабана. Одна кнопка. Нажали, сэкономили себе час возни и десяток тестовых отпечатков.
Полная цепочка отказов (краткий пересказ для тех, кто любит схемы)
Неравномерный дешёвый тонер → плохой перенос и очистка → аномально много отработки → слипание в каналах (барабан, лента переноса, переходные каналы) → заклинивание шнека → срез зубьев шестерёнок → треск и щелчки → обратный поток отработки → царапины на барабане → ошибки C2840, C74xx → замена DK-8350, ленты переноса, блоков проявителя → счёт, который в десять раз больше сэкономленной разницы в цене тонера.
Вся цепочка начинается с одной крошечной детали: гранулы неправильной формы и неправильной температуры плавления. Как в домино: первое падает тихо, последнее, со звоном стекла и визгом бухгалтерии.
Вывод
Kyocera в официальной документации прямо пишет: пользователи должны понимать риски использования неоригинальных расходных материалов. И это не маркетинговый буллит из презентации. Это предупреждение человека, который видел, как всё это заканчивается. Мы тоже видели. Пятьсот машин на обслуживании, пятьсот глав одной и той же книги, и сюжет у неё всегда одинаковый: герой покупает дешёвый тонер, а в финале платит за барабанный узел.
Оригинальный тонер для TASKalfa, не переплата за логотип. Это плата за то, чтобы тонер оставался тонером, а не превращался в гравий, бетон и камни. Пластиковые шестерёнки в этих машинах рассчитаны на шёлк, а не на щебень. А про то, за что Kyocera вообще любят в России (и почему в Европе, не очень), у нас есть отдельный разбор.
Засыпать в TASKalfa дешёвый совместимый тонер, всё равно что просить балерину отработать сезон в валенках. Красиво не будет. Ноги сломает. И счёт за лечение выставят вам.
Частые вопросы
Почему TASKalfa трещит при печати?
Потому что в узле вывода отработанного тонера или в канале ленты переноса скопилась коксованная отработка. Шнек не может её протолкнуть, шестерёнка проскальзывает, зубья срезаются, отсюда треск и щелчки. Это диагностический признак, описанный в сервисных мануалах Kyocera.
Можно ли использовать совместимый тонер в Kyocera TASKalfa?
Технически да, принтер будет печатать. Практически, вы рискуете получить весь набор: от серого фона и полос до ошибок C2840 и C7401-C7404 и замены барабанного узла DK-8350. Разница в цене тонера не покрывает даже одну чистку канала.
Сколько стоит чистка узла отработанного тонера?
У нас это 12 600 рублей против 77 000 за замену ленты переноса в сборе. Если поймать проблему на ранней стадии, когда принтер только начал щёлкать, вы укладываетесь в первую цифру.
Почему принтер печатает серым фоном после замены барабана?
Скорее всего, барабан меняли на включённом принтере. Материнская плата записала в чип EEPROM нового барабана напряжения от старого без инициализации U119 и калибровок. Лечится правильной процедурой инициализации; профилактика, выключать принтер перед заменой.
P.S.
Если ваш TASKalfa уже хрустит, трещит или печатает серым фоном, не ждите, пока шестерёнка дожуёт последний зуб. Мы занимаемся ремонтом и обслуживанием принтеров Kyocera в Москве: выездной ремонт, чистка каналов отработки, замена узлов, договоры на сервисное обслуживание оргтехники для офисов. Чистка канала на ранней стадии стоит как 12 600, а замена ленты переноса, как 77 000. Разница между этими двумя цифрами, примерно тот же размер, что между совместимым тонером и оригиналом, только со знаком минус.
А если ещё не начал, возьмите оригинальный тонер, и мы будем видеться с вами так редко, что вы забудете, как я выгляжу. Для мастера по ремонту принтеров это самый грустный комплимент. И самый честный.
