Как устроен лазерный принтер: фотобарабан, проявитель, термоузел простыми словами

У меня есть знакомый, программист, печатает двадцать лет и не представляет, что происходит внутри принтера. «Туда закладываются данные, оттуда выходит бумага», говорит он, и это у него полная модель мира. Принтер для него чёрный ящик с магией, как для меня телевизор: нажал кнопку, показывает сериал, дальше не моё.

А потом его принтер начал печатать полосами, и магия кончилась. Он открыл крышку, посмотрел на эти валики и ролики и закрыл крышку. Потому что внутри принтера непонятно даже, где что. Это как заглянуть под капот современной машины: стоит пластиковая крышка с надписью и всё.

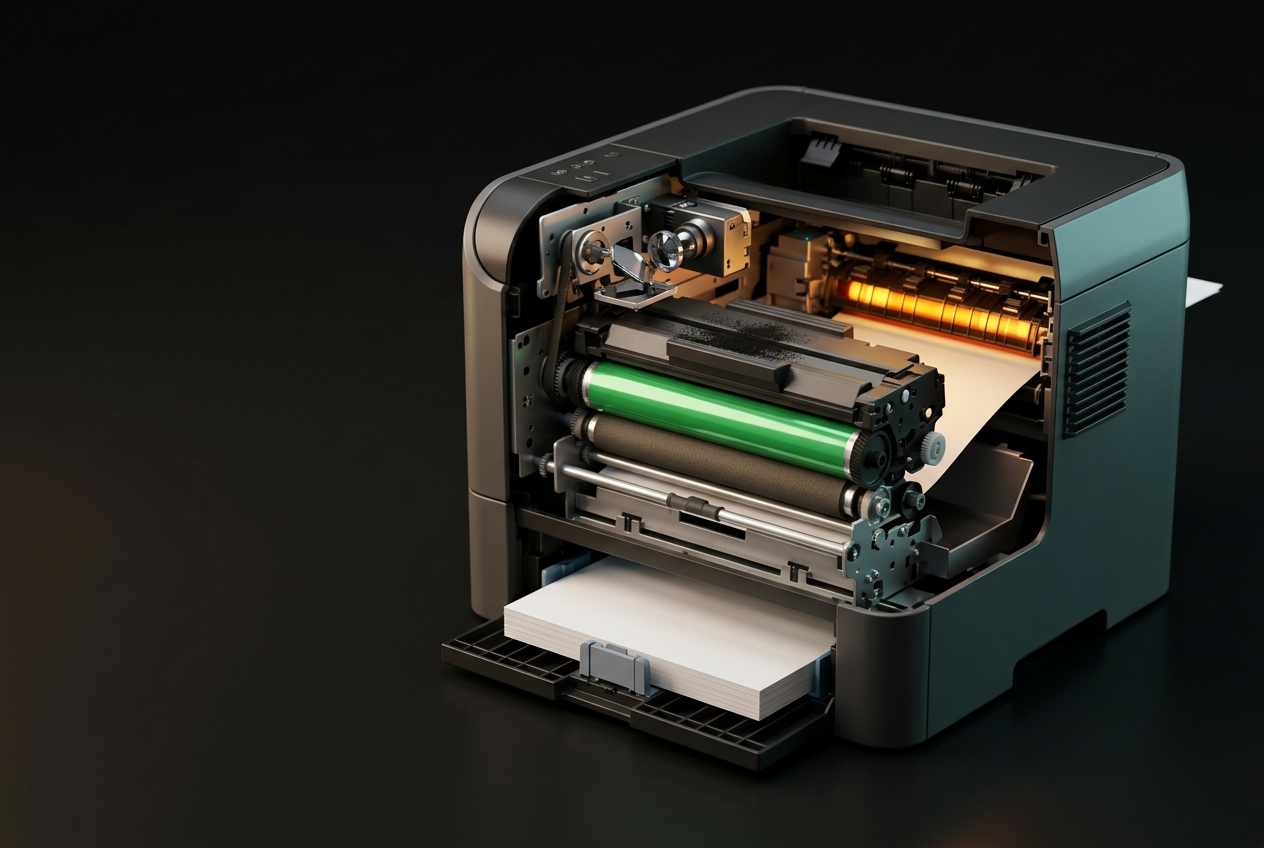

Между тем лазерный принтер устроен проще, чем принято думать. Не проще сделать, сделать его чудовищно сложно, а проще понять. Вся печать одной страницы, это шесть шагов, и каждый шаг делает своя деталь со своим характером и своими болезнями. Если вы один раз поймёте, кто внутри за что отвечает, вы больше никогда не будете смотреть на полосу на отпечатке как на приговор. Вы будете смотреть на неё как на диагноз, который уже можно назвать.

А ещё вы поймёте, почему мастер по ремонту принтеров, услышав «он скрипит и печатает серым», вздыхает и тянется к чемоданчику: по двум симптомам он уже знает, с кем придётся иметь дело. Присаживайтесь. Начинаем с самого главного актёра.

Шесть шагов одной страницы

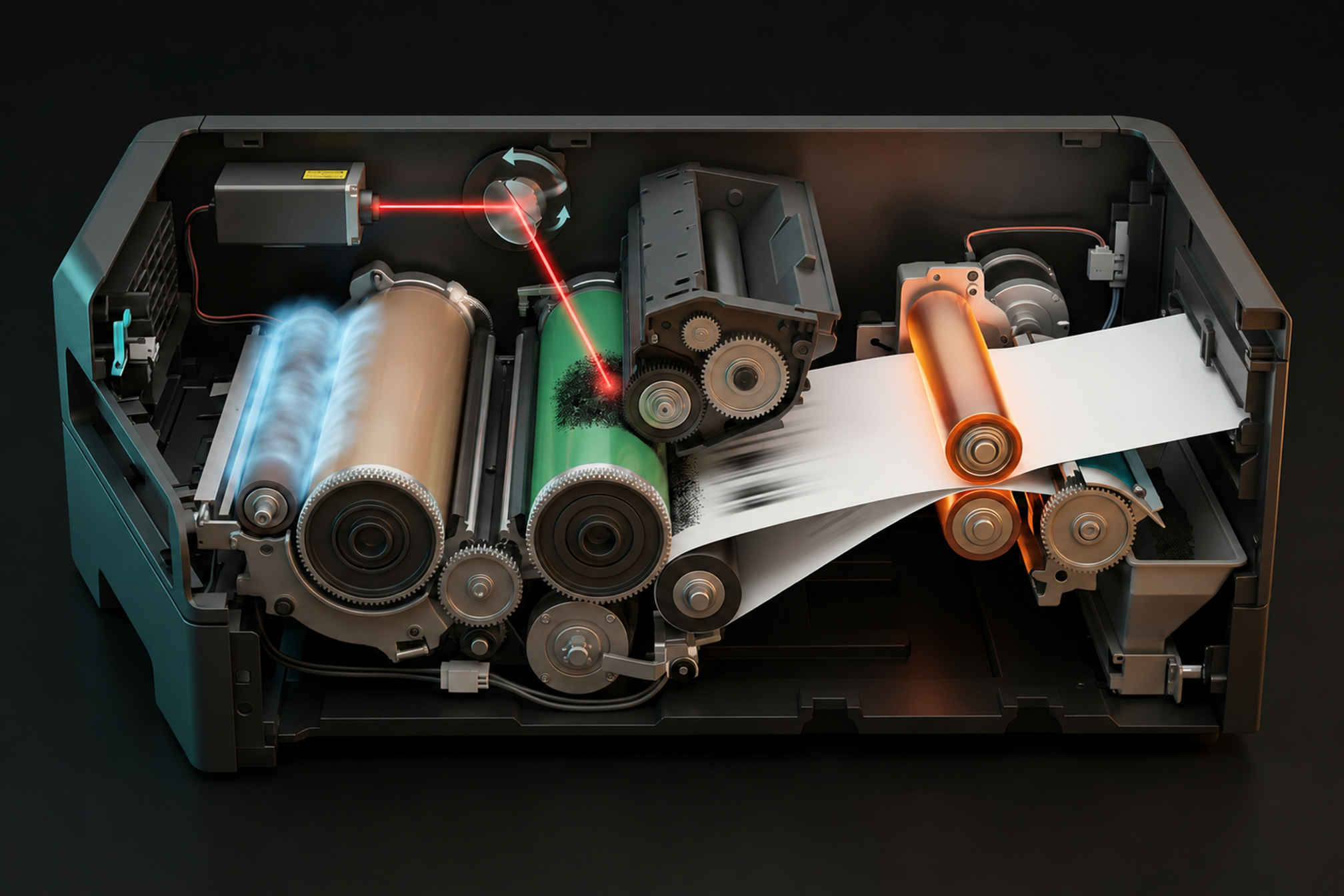

Представьте, что печать страницы, это печать фотографии в старой фотолаборатории, только всё происходит за долю секунды, в темноте, на барабане, и вместо проявителя, химия которого жжёт пальцы, у нас пластиковый порошок и печка. Шесть шагов:

• Заряд. Фотобарабан получает равномерный статический заряд, как шерстяной свитер зимой.
• Засветка. Лазер рисует картинку: где свет попал, заряд исчезает. На барабане остаётся невидимый эскиз из электричества.
• Проявка. Тонер притягивается только к засвеченным местам, эскиз становится видимым, чёрным порошком.
• Перенос. Тонер перескакивает с барабана на бумагу. Бумага к этому моменту прошла через печку ожидания и отвердела.
• Фиксация. Термоузел нагревает лист до ~180 °C и придавливает тонер к бумаге. Пластик плавится и впечатывается в волокна. Это навсегда.
• Очистка. С барабана сметают остатки тонера, барабан разряжается, и цикл готов начаться заново. Через полмиллисекунды.

Один лист А4 — это цикл протяжённостью около трёх оборотов барабана, если печать идёт с разрешением 600 точек на дюйм. Быстрый принтер делает сорок таких страниц в минуту. То есть внутри этого пластикового короба происходит примерно полтора миллиона шагов в час, и всё это время никто не спит, никто не думает, всё по инерции, как у хорошего кондуктора в час пик.

Теперь пройдёмся по деталям. У каждой, характер, ресурс и любимый способ доставить вам проблему.

Фотобарабан: звезда спектакля, которая всё помнит

Фотобарабан, это цилиндр с покрытием, которое меняет электрические свойства от света. Свет упал, место разрядилось. Свет не упал, заряд остался. Вся засветка, всё изображение рождается на нём. Если принтер, театр, то барабан, сцена: лазер ставит декорации, тонер выводит актёров, и всё это происходит исключительно здесь.

Покрытие барабана, органический или аморфный кремний, чудовищно тонкое: десятки микрон. Для сравнения, человеческий волос, 70-100 микрон. То есть на барабане, рабочая поверхность тоньше волоса, и по этой поверхности с давлением прижимается бумага, смесь полимеров и абразивный тонер. Каждый лист, это проход по сцене каблуками. Сто тысяч листов, сто тысяч проходов.

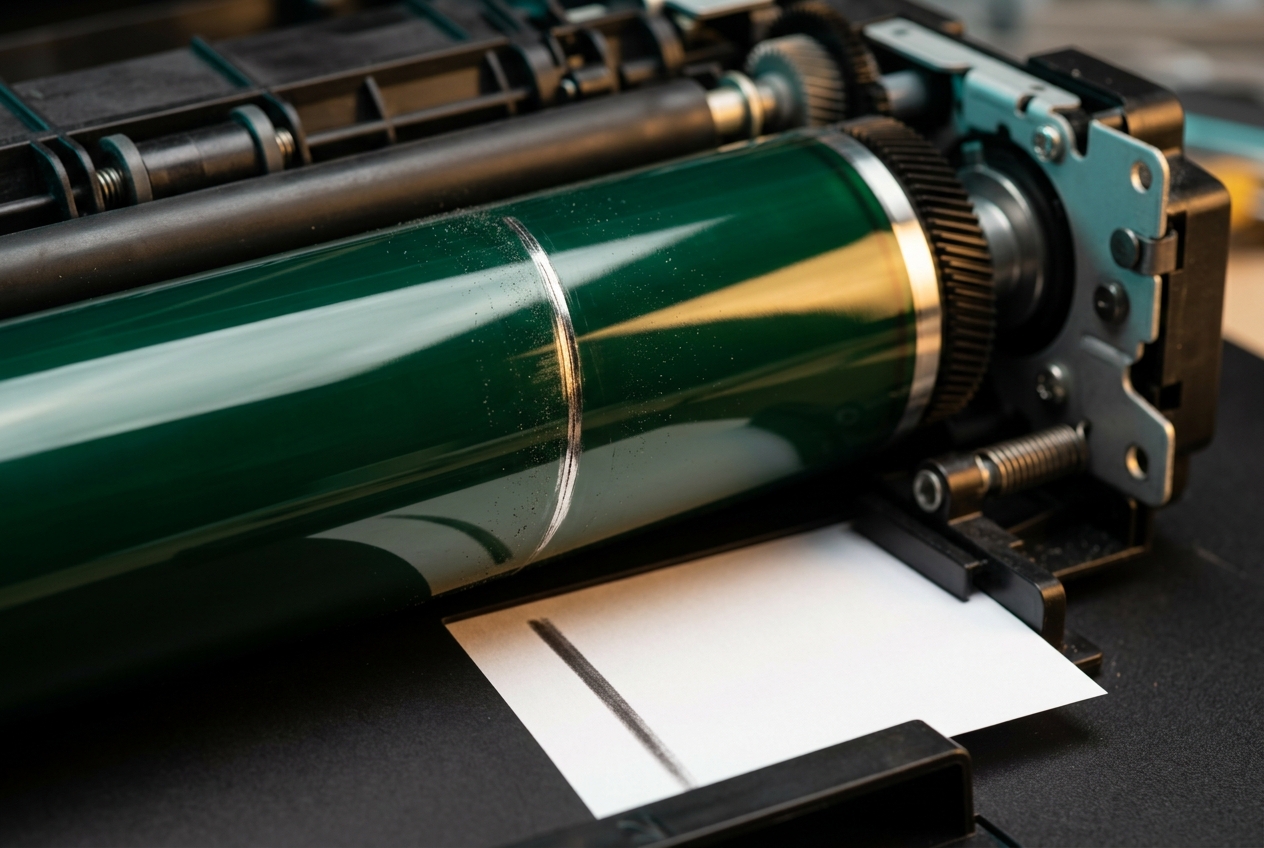

Понятно теперь, почему на барабане появляются царапины. Понятно и почему царапина даёт характерный симптом: ровная вертикальная полоса, повторяющаяся на каждом листе, на одном и том же месте. Барабан круглый, царапина на нём одна, и она, как артист с единственной репликой, говорит её на каждом спектакле.

Износ барабана не катастрофа, это возраст. Ресурс у нормальных машин, десятки и сотни тысяч страниц. Но барабан терпеть не может три вещи: свет (его портит и дневной, не только лазер, поэтому картриджи не хранят на подоконнике), абразивный тонер из чего сделан дешёвый тонер, мы смотрели под микроскопом, и механические удары. Про то, как остро барабан реагирует на дешёвый тонер и забытые чистки, у нас есть отдельная история про тонерные камни в TASKalfa, там барабан гибнет в компании с тремя другими узлами.

И знаете, что самое обидное? Клиенты меняют барабанные узлы в никуда. Ставят новый барабан, засыпают дешёвый тонер, и через десять тысяч страниц полосы снова. Как купить новые шины и ездить по тем же гвоздям.

Лазер: художник, который работает молниями

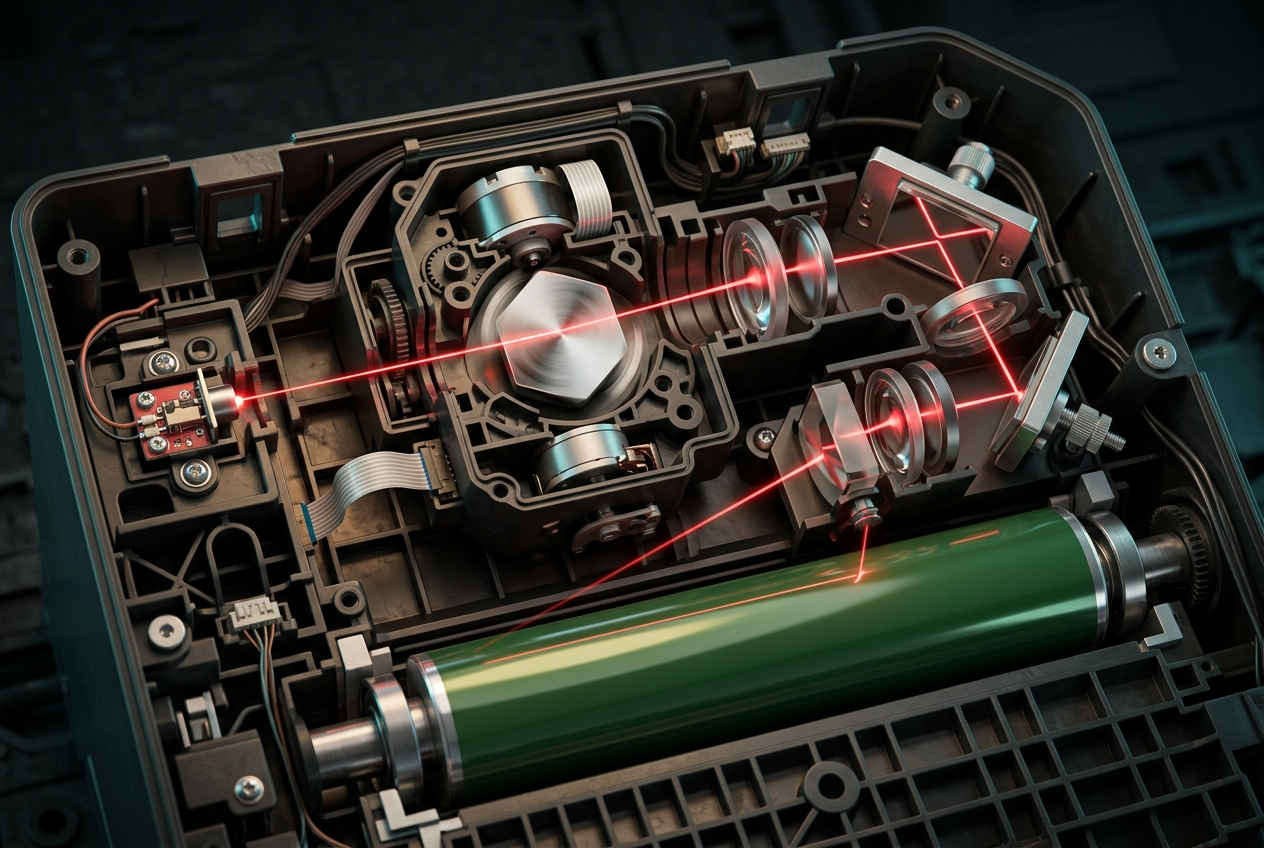

Лазер в принтере не плавит и не режет, он рисует светом. Луч бегает по барабану с чудовищной скоростью, управляемый зеркальцем, которое вращается десятки тысяч оборотов в минуту. Одна страница, одна раскадровка из миллионов точек. Если барабан, сцена, то лазер, художник, который работает не кистью, а молнией, и каждый всплеск, это точка.

Лазер сам по себе почти не умирает: это диод с ресурсом, превышающим жизнь принтера. Умирает его окружение. Линзы и зеркала покрываются пылью, и тогда художник начинает рисовать в тумане: печать бледнеет, мелкие шрифты теряются, буквы рвутся. Симптом лечится одним способом: чисткой оптики, желательно человеком, который не станет протирать линзу рукавом.

Забавный факт: в дешёвых принтерах лазер часто заменён на светодиодную линейку: вместо одного бегающего луча, вся строчка светится разом. Принцип тот же, рисунок светом, только художник-спринтер вместо художника-графика. Для лазерника это ересь, для покупателя, нормально и дешевле.

Проявитель и магнитный вал: балерина в шубе

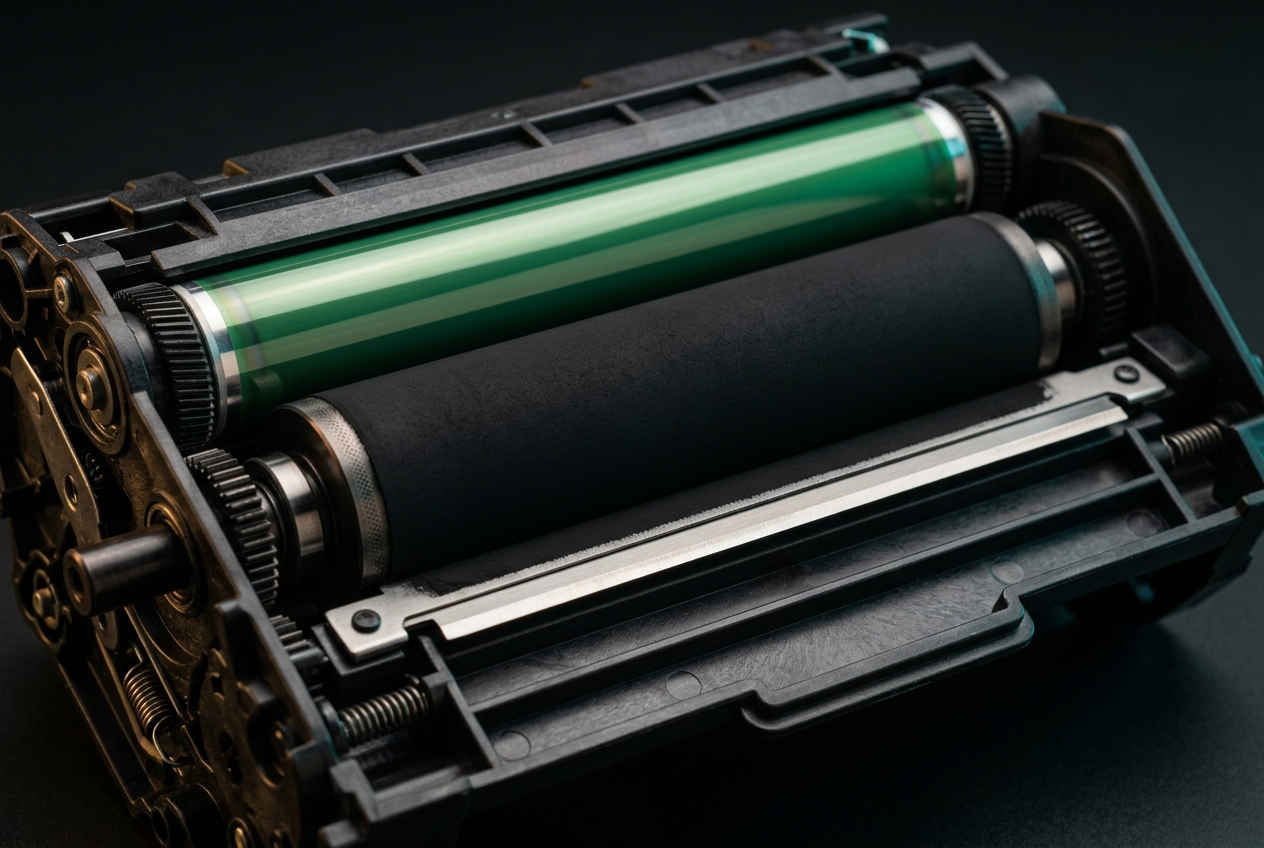

Дальше тонеру нужно попасть на барабан. Это делает узел проявителя: магнитный вал внутри блока с порошком. Постоянные магниты внутри вала удерживают тонер на поверхности в виде ровной шубы заданной ширины. Не клоками, не налипшим комьями, а ровной лентой, миллиметр к миллиметру.

Это балет. Тонер лежит на магнитном валу в строго заданном слое, барабан проходит рядом, засвеченные места притягивают порошок к себе, остальное остаётся. Толщина шубы, расстояние до барабана, напряжение передачи, всё рассчитано. Сдвинешь один параметр, и принтер начнёт печатать серым фоном: тонер липнет туда, куда не просили.

С возрастом у проявителя устаёт магнитный носитель, особенно в цветных машинах, где барабанов четыре и балет идёт вчетвером. Носитель стареет, шуба становится гуще и неравномерной, и вал начинает тереть эту шубу о барабан физически. Результат, вуаль и полосы, мы подробно разбирали в истории про толстую шубу TASKalfa. В ч/б картриджах проявка обычно интегрирована в картридж: шуба обновляется вместе с ним, что, кстати, одна из причин, почему интегрированный картридж выигрывает на пыльных складах.

Термоузел: то самое место, где всё решается

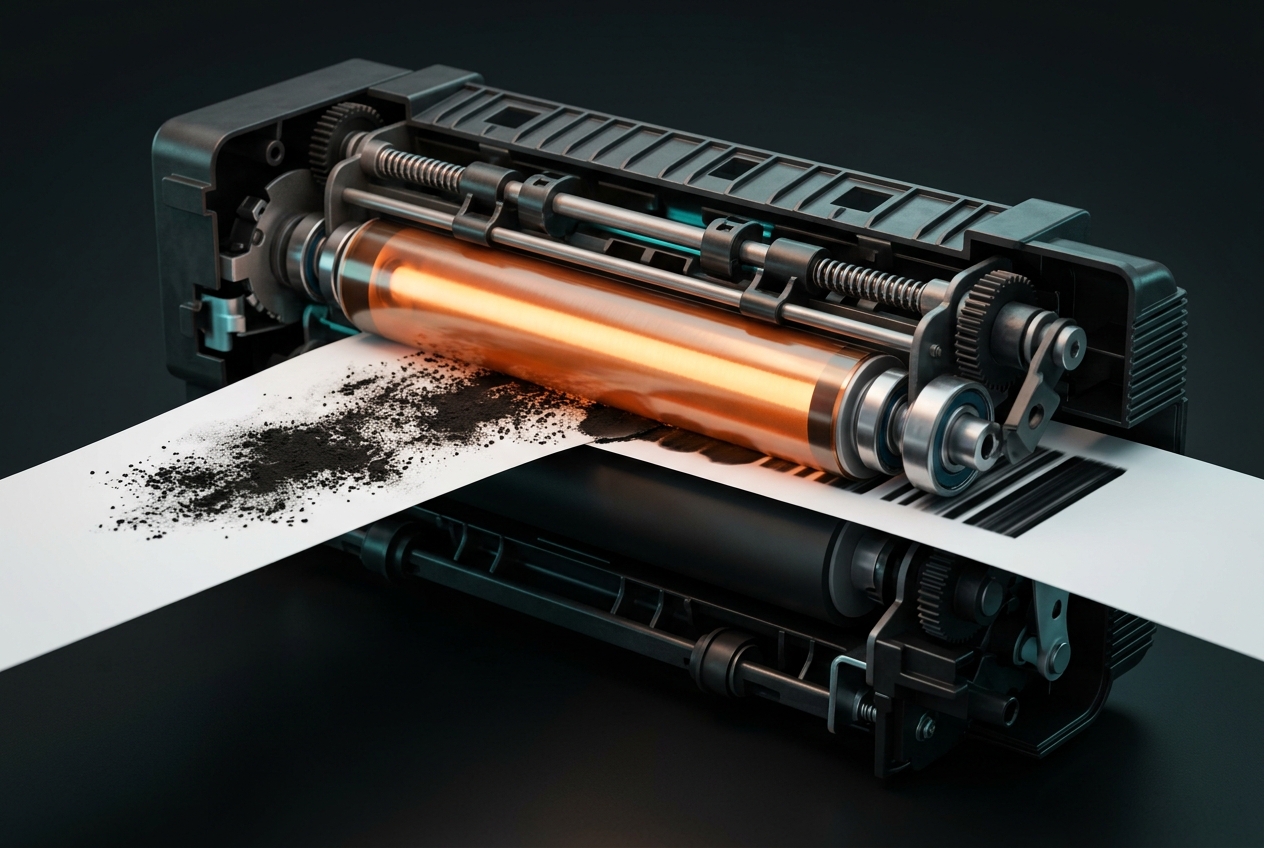

А вот теперь главный узел, тот, ради которого всё и затевалось, и который чаще всего стоит вам денег. Термоузел, или узел фиксации. Два вала: нагревательный, внутри которого горит нагреватель, и прижимной, прижатый к нему с усилием. Бумага с тонером проходит между ними, как лист между горячим утюгом и подушкой.

Температура внутри, примерно 180 °C. Тонер, это пластик с пигментом: он плавится и под давлением впечатывается в волокна бумаги. Поэтому отпечаток не стирается. Поэтому лист из принтера тёплый. Поэтому в холодном помещении от работающего принтера может идти пар, и это не поломка, а наоборот: машина сушит себя изнутри.

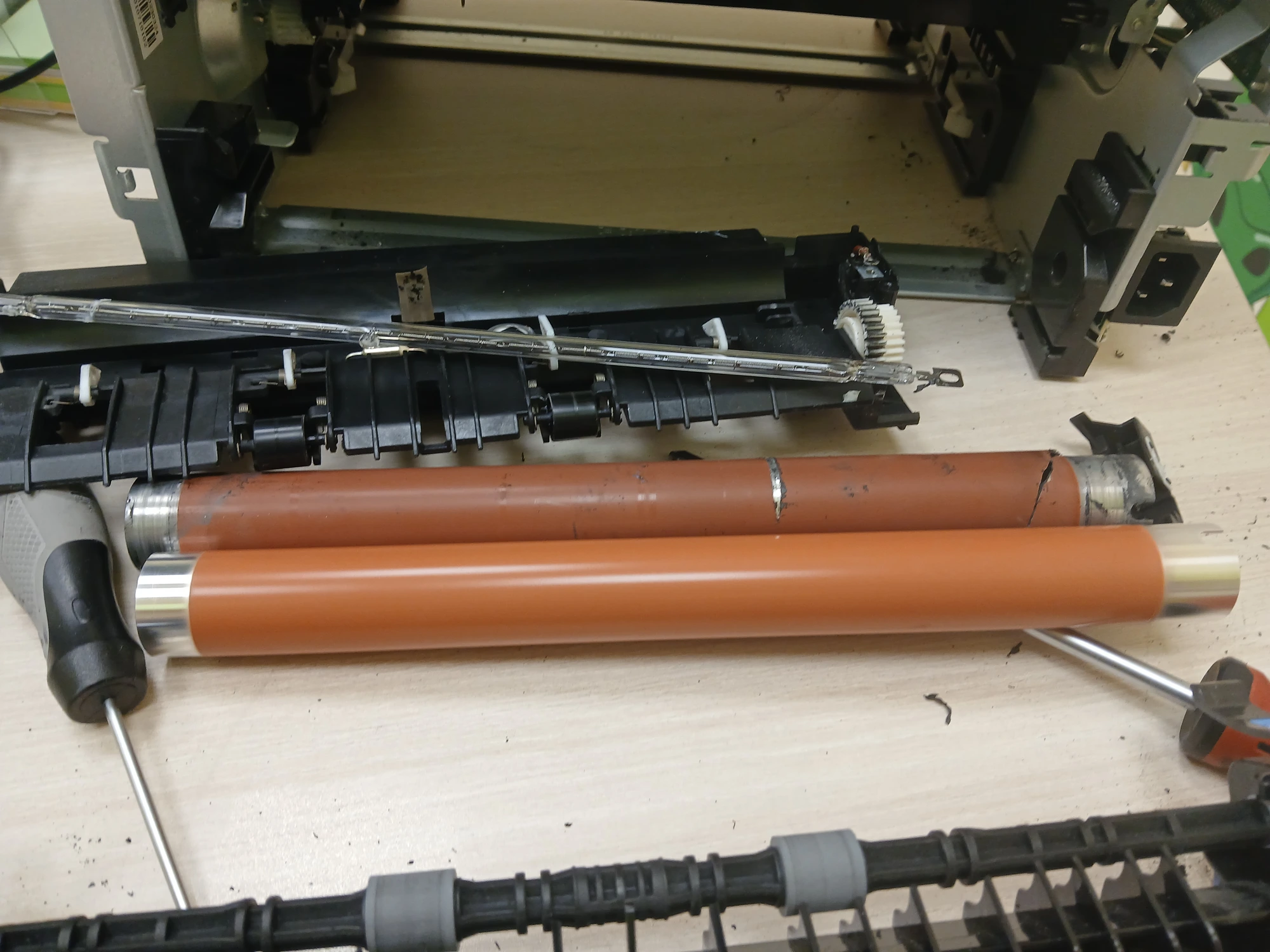

Нагревательный вал покрыт тефлоном, чтобы расплавленный тонер не прилипал к нему. И вот тут начинается вся драма, о которой у нас отдельная большая статья. Тефлоновое покрытие, расходник. Оно стирается, и тогда тонер начинает налипать на вал, пачкать оборотную сторону листа, и, в конце концов, бумага начинает застревать и выходить гармошкой. Серая печать плюс гармошка, это диагноз: термоузел просится на ремонт.

Есть два типа нагрева. Тефлоновый вал с лампой внутри, греет долго и неравномерно, но живуч. Керамический нагреватель под термоплёнкой, мгновенный прогрев и первый лист через восемь секунд, но плёнка, тоньше яичной скорлупы, и её обидеть может даже забытая в пачке скрепка. Какой лучше, вопрос как «что лучше, танк или гоночный болид»: зависит от того, куда вы собрались. Для склада, где главное, чтобы стреляло в любом состоянии, танк. Для офиса, где все нервные и спешат, болид.

И маленький бытовой урок, которым я обязан поделиться, потому что он стоил одному из моих клиентов термоузла. Не оставляйте скрепки в пачке бумаги. Скрепка проходит через термоузел и разрезает тефлон, как консервный нож. Дальше, по накатанной: налипание, пятна, гармошка, счёт. Проверка пачки на скрепки, это ноль рублей. Термоузел, пятнадцать тысяч.

Бункер отработки: мусорное ведро, о котором все забывают

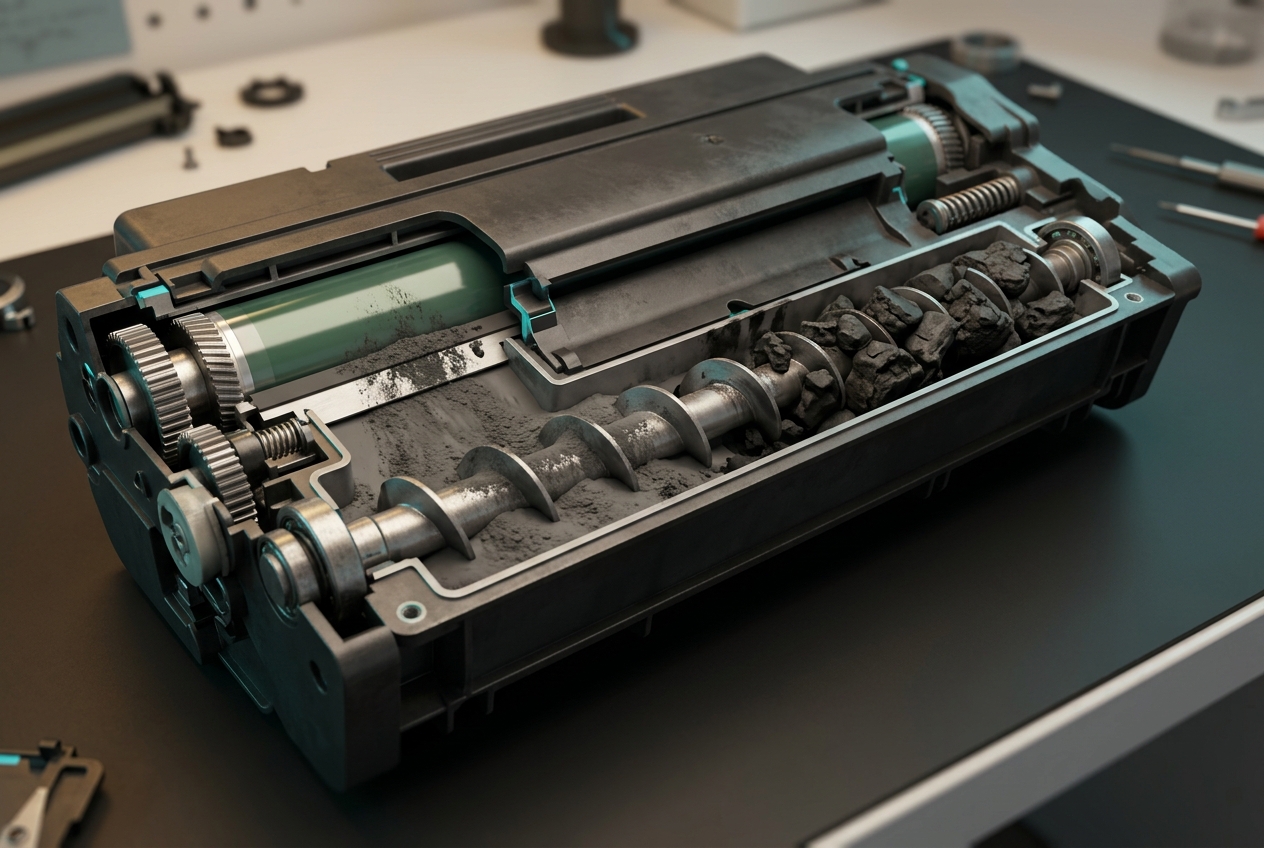

Не весь тонер переносится на бумагу. Часть остаётся на барабане после переноса, и её счищает ракель, лезвие из силикона или полиуретана, и отправляет в бункер отработанного тонера. Внутри бункера, шнек, винт, который двигает отработку вглубь, к крышке, за которой она ждёт своего часа.

Ждёт долго: бункер рассчитан на весь ресурс картриджа. Но если картридж заправлять, не разбирая и не чистя, отработка копится поверх старой, спекается, превращается в бетонные комья и забивает шнек. Принтер начинает щёлкать, скрипеть, как карета перед балом, и, в конце концов, вываливает всю эту историю внутрь себя. Вся эта драма с досыпкой, котом и скатертью описана в нашей первой статье раздела, а про кокс и срезанные шестерёнки, с ценами и схемой поломки, рассказали на примере TASKalfa.

Электроника, датчики и чип: бюрократия внутри машины

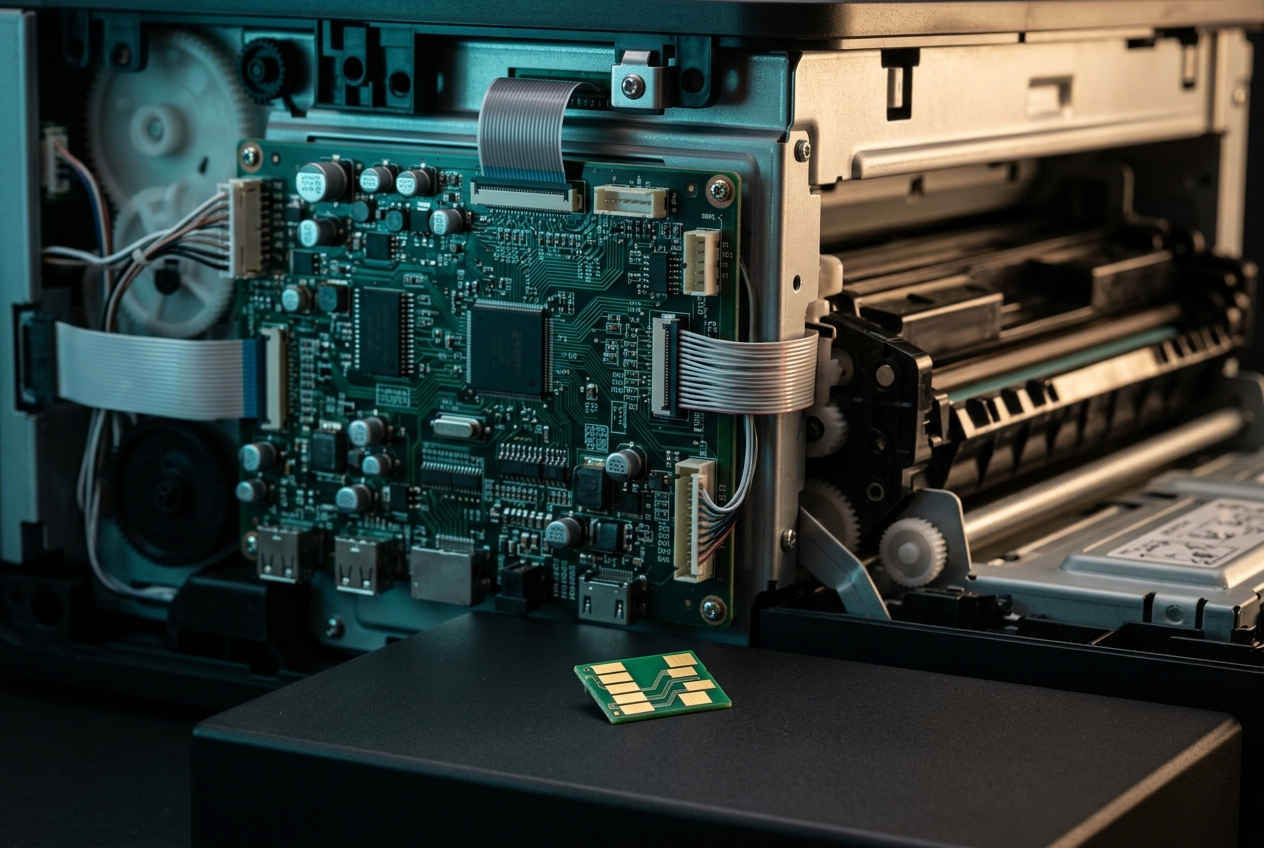

И наконец, невидимая часть. Плата управления, датчики бумаги на каждом изгибе тракта, термодатчики термоузла, и чипы, крошечные паспорта на картриджах и барабанах, где хранятся счётчики и параметры.

Принтер, существо доверчивое: он верит чипу на слово. Чип говорит «я новый картридж», принтер рад. Чип говорит «я пустой», принтер замирает, даже если внутри ещё тонер. Поэтому целая индустрия существует вокруг того, чтобы чипы обманывать, переустанавливать, менять. Это не взлом в кино, а рутина: разница между заправкой и восстановлением, по сути, и есть в вопросе, что сделали с чипом и чем внутри.

Сводная таблица: узел, характер, болезни

Смотрите на таблицу вот как: почти каждая строчка, это отдельная глава в истории вашего принтера, и почти каждая заканчивается не внезапной смертью, а предсказуемым износом. Принтеры редко умирают. Они стареют, причём по расписанию.

Зачем вам всё это знание

Возможно, вы думаете: зачем мне эта анатомия, у меня не сервисный центр? Вот зачем.

Во-первых, чтобы не паниковать. Полоса на отпечатке, это не «принтер сгорел», это барабан, и у него есть цена и срок. Гармошка, это не «всё, покупаем новый», это тефлон. Слова перестают быть страшными, когда за каждым словом стоит деталь.

Во-вторых, чтобы не платить дважды. Когда вы знаете, что тефлон и ролики, расходники с ресурсом, вы перестаёте «выкручивать плотность» вместо ремонта и экономите те самые деньги, которые утекают в TCO. Один незаменённый вовремя узел за две тысячи рублей убивает три узла за сорок: эффект домино из грязи работает без выходных.

И в-третьих, чтобы разговаривать с мастером на одном языке. Мастер, услышав от вас «похоже, умирает тефлоновый вал, печать гармошкой, после двадцати тысяч», экономит полчаса диагностики. А диагностика, вы уже знаете, стоит денег. Ваше знание, буквально скидка.

Хотите посмотреть на эти узлы живьём, на вашем собственном принтере? Оставьте заявку на бесплатный аудит парка: мастер приедет, покажет, что внутри ваших машин, какой у них остаток ресурса и где ждать полос, гармошек и щелчков. Без спешки, с чемоданчиком и без счётов за пугание.

Итог

Лазерный принтер, это не чёрный ящик. Это шесть слаженных процессов и восемь-девять узлов, у каждого из которых есть работа, характер и срок годности. Фотобарабан рисует и стареет. Лазер светит и пылится. Проявитель держит шубу и устаёт. Термоузел печёт при ста восьмидесяти градусах и стирается, как подошва. Бункер отработки копит прошлое, пока его не почистят. Электроника считает и верит чипам.

Когда вы видите это целиком, принтер перестаёт быть волшебством и становится техникой. А технику не ждут чудес, технику обслуживают: вовремя чистят, вовремя меняют расходники, вовремя зовут мастера. И тогда та самая страница, рождённая за долю секунды шестью шагами и полумиллионом микроопераций, просто выходит из лотка тёплой, ровной и в срок. Как и обещано в рекламе.
